製品の主な特徴

FEATURES

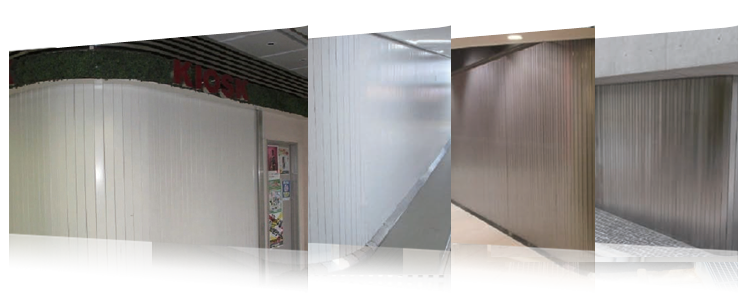

横引SR　製品の主な特徴

防火防煙横引シャッターSR

防火横引シャッターSR（スチール製、ステンレス製）

電動防火横引シャッターSR（スチール製、ステンレス製、防火戸仕様）

電動防火防煙横引シャッターSR（スチール製、ステンレス製、特定防火戸仕様）

防火防煙横引シャッターSRイメージ

▶ 防火戸（防火横引）の場合、「スチール製・ｔ＝0.8mm、ステンレス製・ｔ＝1.0mm（手動の場合）」。　 ※「ステンレス製・ｔ＝1.5mm、スチール製・ｔ＝1.6（電動の場合）」
▶ 特定防火戸（防火防煙）の場合、「ステンレス製・ｔ＝1.5mm、スチール製・ｔ＝1.6（電動の場合）」です。
▶ シャッター本体のピッチは、手動の場合、ピッチP=65mm。　電動の場合、ピッチP=75mmです。
▶ 手動のMAX・有効W5000mm×有効H2500mm。
▶ 電動の場合、MAX・有効W20000mm×有効H3000mm。　（一例ですので、ご相談下さい）
▶ スチール製の場合、ボンデ鋼板材（錆止め仕様）。　なお、指定塗装（焼付け塗装）は、別途になります。
▶ 最小半径R=200～。　（一例ですので、ご相談下さい）
▶ 収納の収まりは、「巻き取りBOX仕様」「流し込み・スライド仕様」になります。
▶ 手動の場合、最大6Mまで、電動の場合、最大20Mまで可能です。
▶ 手動の施錠は、家の鍵と兼用も可能です。　（例、MIWA製、GOAL製に対応も可能）
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　オプションとして、「3相・200V/100W～」です。
▶ シャッターの標準速度；10～12秒/m。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備です。
▶ 障害物安全センサーが標準装備しています。　なお、煙感知連動で、エンドレス仕様が可能です。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

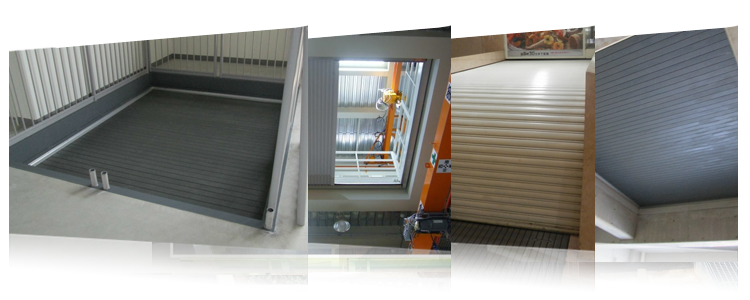

防火防煙水平引シャッターSR

電動防火水平引シャッターSR（スチール製、ステンレス製、防火戸仕様）

電動防火防煙水平引シャッターSR（スチール製、ステンレス製、特定防火戸仕様）

電動防火水平垂直引シャッターSR（スチール製、ステンレス製、防火戸仕様）

電動防火防煙水平垂直引シャッターSR（スチール製、ステンレス製、特定防火戸仕様）

防火防煙水平引シャッターSRイメージ

▶ 防火戸、特定防火戸（防火防煙）の場合、「ステンレス製・ｔ＝1.5mm、スチール製・ｔ＝1.6（電動の場合）」です。
▶ シャッター本体のピッチは、ピッチP=75mmです。
▶ 水平引きシャッターの場合、「スチール製の場合、最大間口W3500mm×最大出巾D10000mm」です。
▶ 水平垂直シャッターの場合、「スチール製の場合、最大間口W3500mm×最大出巾D4000mm×高さH2000mm」　（半径R=600～2000）です。
▶ 雨防式の水平引きの場合、「最大間口W5000mm×D5000mm」です。　また、雨防式の水平垂直引きの場合、「最大間口W3000mm×最大出巾D5000mm×高さH3000mm」　（半径R=450～2000）です。
▶ 雨防式の場合、雨防シートを表面に貼ります。
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　オプションとして、「3相・200V/100W～」です。
▶ シャッターの標準速度；10～12秒/m。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備しているので、可動時の音が静かです。　ガタガタ音がしません。
▶ 障害物安全センサーが標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

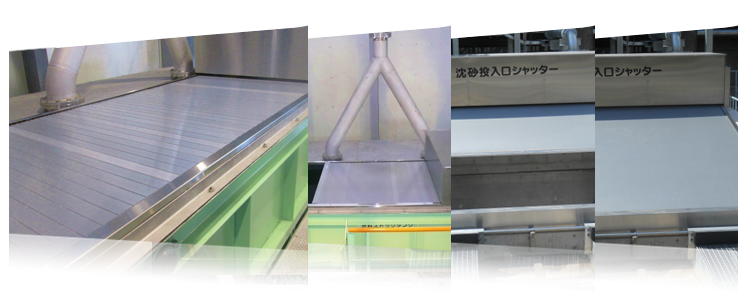

電動水平引シャッターSR

電動水平引シャッターSR（アルミ製）

電動水平垂直引シャッターSR（アルミ製）

雨防式電動水平引シャッターSR（アルミ製、雨防仕様）

雨防式電動水平垂直引シャッターSR（アルミ製、雨防仕様）

電動水平引シャッターSRイメージ

▶ 特定防火戸の場合、非常電源装置（バッテリー式）にて可能。　防火扉と一体型でシャッターを開閉出来ます。
▶ シャッター本体（アルミ製、シャッター本体）が、「2重箱型構造」なので、防犯性が高いです。
▶ 手動でも軽く、最大17Mまで可能です。　なお、電動の場合、最大30Mまで可能です。
▶ 水平引きシャッターの場合、「アルミ製の場合、最大間口W4000mm×最大出巾D12000mm」です。
▶ 水平垂直シャッターの場合、「アルミ製の場合、最大間口W3000mm×最大出巾D5000mm×高さH3000mm」　（半径R=450～2000）です。
▶ 雨防式の水平引きの場合、「最大間口W5000mm×D5000mm」です。　また、雨防式の水平垂直引きの場合、「最大間口W3000mm×最大出巾D5000mm×高さH3000mm」　（半径R=450～2000）です。
▶ 雨防式の場合、雨防シートを表面に貼ります。
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　オプションとして、「3相・200V/100W～」です。
▶ シャッターの標準速度；10～12秒/m。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備しているので、可動時の音が静かです。　ガタガタ音がしません。
▶ 障害物安全センサーが標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

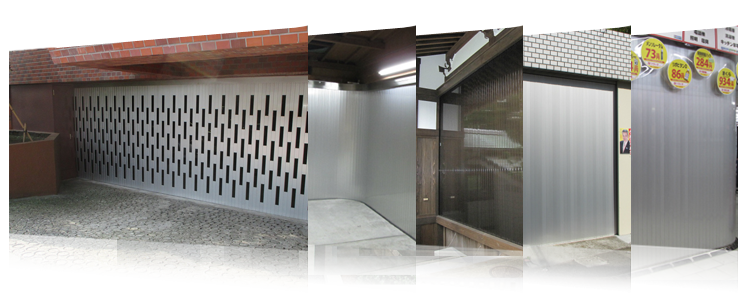

横引シャッターSR

横引シャッターSR（アルミ製）

横引シースルーシャッターSR（アルミ製）

電動横引シャッターSR（アルミ製）

電動横引シースルーシャッターSR（アルミ製）

横引シャッターSRイメージ

▶ 標準色（電解着色）は、「シルバー、ステンカラー、ブロンズ、ダークブラウン（こげ茶）」の4色があります。　 ※オプションで「黒（艶消し）、白（艶消し）」の電解着色も可能です。
▶ 台風や暴風雨でも、音がガタガタしません。
▶ シャッター本体の表面に、ダイノックシートや天然木や石などが取付られます。
▶ シースルーの穴の開口は、自由に出来ます。　（60mm巾×MAX・H800mm）
▶ 下レール無しでの走行も可能です。
▶ 現場に合わせたシャッターが創れます。　（床勾配になっている場合、変形敷地、など）
▶ 最小半径R=200～より出来ます。
▶ 収納の収まりは、「巻き取りBOX仕様」「流し込み・スライド仕様」になります。
▶ 手動の施錠は、家の鍵と兼用も可能です。　（例、MIWA製、GOAL製に対応も可能）
▶ 電源は、「100V/100W～」なので、家庭用電源で動きます。　又は「3相・200V/100W～」です。
▶ シャッターの標準速度；6～7秒/m（シーケンサー制御により）。　尚、通常速度；10～11秒/m。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備しているので、音が静かです。　ガタガタ音がしません。
▶ 障害物安全センサーが標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

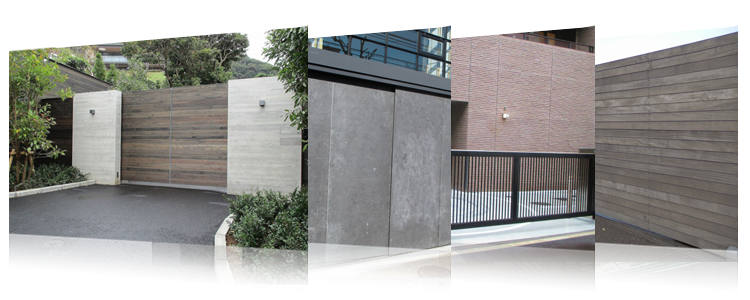

電動門扉SR

電動片引き戸門扉SR（スチール製、ステンレス製）

電動2連引き門扉SR（スチール製、ステンレス製、連装仕様）

電動ハンガー吊門扉SR（スチール製、ステンレス製）

電動ハンガー吊2連引き門扉SR（スチール製、ステンレス製、連装仕様）

電動観音開き門扉SR（スチール製、ステンレス製）

電動門扉SRイメージ

▶ 門扉本体、スチール製、ステンレス製があります。
▶ 片引き仕様、片引き連装仕様（最大4連引き）、両引き分け仕様、観音開き仕様、上下スライド仕様などが可能です。
▶ 手動でも軽い（最大12Mまで可能）。　なお、電動の場合、最大30Mまで可能です。
▶ デザインは、自由に創れます。　（例、縦格子仕様、井の字型仕様、鋳物パネルはめ込み型、木製板取付型、など）
▶ 下レール無しでの走行も可能です。
▶ 台風や暴風雨でも、音がガタガタしない。
▶ シャッター本体の表面に、ダイノックシートや天然木や石などが取付られます。
▶ 現場に合わせた門扉が創れます。　（床勾配になっている場合、変形敷地、など）
▶ 収納の収まりは、「流し込み・スライド仕様」になります。
▶ 手動の施錠は、家の鍵と兼用も可能です。　（例、MIWA製、GOAL製に対応も可能）
▶ 電気錠やテンキースイッチも取付出来ます。
▶ 電源は、「100V/100W～」なので、家庭用電源で動きます。　又は「3相・200V/100W～」です。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備しているので、音が静かです。　ガタガタ音がしません。
▶ 人身安全センサー用として、障害物安全センサーが標準装備しています。
▶ 車両用安全センサーとして、赤外線ビームセンサーがあります。　（オプション）
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

パイプシャッターSR（グリルシャッター）

パイプシャッターSR（アルミ製、ステンレス製）

パネルパイプシャッターSR（アルミ製、ステンレス製）

電動パイプシャッターSR（アルミ製、ステンレス製）

電動パネルパイプシャッターSR（アルミ製、ステンレス製）

パイプシャッターSR（グリルシャッター）イメージ

▶ シャッター本体；ステンレス製。　尚、ピッチ間隔は、P=100mm。
▶ 水平引きシャッターの場合、「最大間口W3000mm×最大出巾D打ち合わせmm」です。
▶ 水平垂直シャッターの場合、「最大間口W3000mm×最大出巾D4000mm×高さH2000mm」（半径R=600～2000）です。
▶ 最小半径R=600～。　（一例ですので、ご相談ください）
▶ 収納の収まりは、「巻き取りBOX仕様」「流し込み・スライド仕様」になります。
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　オプションとして、「3相・200V/100W～」です。
▶ シャッターの標準速度；10～12秒/m。　シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備です。
▶ 障害物安全センサーが標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）。

ページの先頭へ戻る

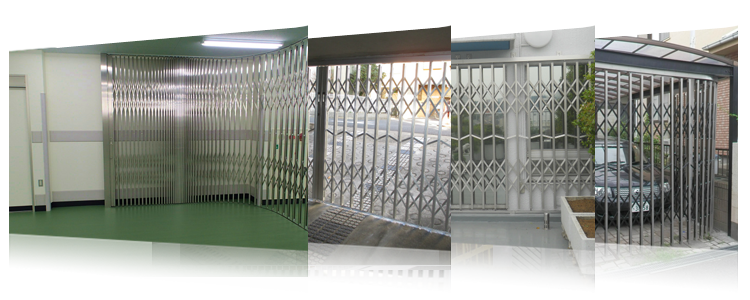

フォールディングゲートSR

フォールディングゲートSR（スチール製、ステンレス製、アルミ製）

電動フォールディングゲートSR（アルミ製）

フォールディングゲートSRイメージ

▶ ゲート仕様の標準ピッチは、P=150mmです。　なお、オプションとして、ピッチP=200mmも製作可能です。
▶ アルミ製標準色（電解着色）は、「シルバー、ステンカラー」の2色があります。　 ※オプションで「ブロンズ、ダークブラウン（こげ茶）、黒（艶消し）、白（艶消し）」の電解着色も可能です。
▶ 最小半径R=600～（手動の場合）、R=900～（電動の場合）。
▶ 収納の収まりは、「折りたたみ仕様」になります。
▶ 手動でも軽く、手動の場合、分割仕様で最大20Mまで可能です。　尚、電動の場合、最大10Mまで可能です。
▶ 手動の施錠は、家の鍵と兼用も可能です。　（例、MIWA製、GOAL製に対応も可能）
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　オプションとして、「3相・200V/100W～」です。
▶ シャッターの標準速度；9～11秒/m。
▶ 音が静かです。ガタガタ音がしません。
▶ 障害物安全センサーを標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）

ページの先頭へ戻る

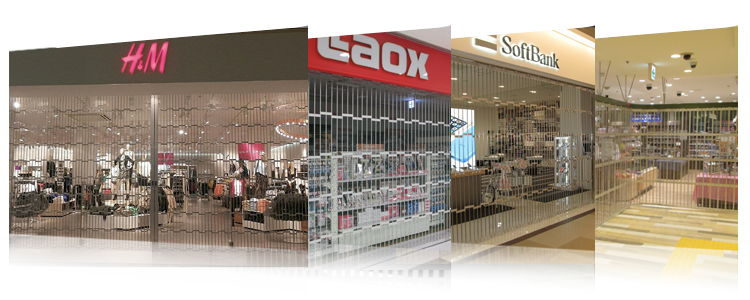

パイプカーテンゲートSR

パイプカーテンゲートSR（PC製、アルミ製、ステンレス製）

パネルパイプカーテンゲートSR（PC製、アルミ製、ステンレス製）

パイプカーテンゲートSRイメージ

▶ ゲート仕様は、ピッチP=140mm。　パイプの材質は、「PC製（プラスチックパイプ製）、アルミ製、ステンレス製」
▶ シャッター仕様は、P=100mm。　パイプの材質は、手動の場合「アルミ製、ステンレス製」　 ※電動の場合「ステンレス製」。
▶ 手動でも軽く、手動ゲートの場合、分割仕で最大50Mまで可能です。　尚、手動シャッターの場合、最大10Mまで可能です。
▶ アルミ製標準色（電解着色）は、「シルバー、ステンカラー」の2色があります。　 ※オプションで「ブロンズ、ダークブラウン（こげ茶）、黒（艶消し）、白（艶消し）」の電解着色も可能です。
▶ 下レール無しでの走行も可能です。
▶ 最小半径R=400～（ゲートの場合）、R=300～（シャッターの場合）。
▶ 収納の収まりは、「折りたたみ仕様（ゲートの場合）」「巻き取りBOX仕様（シャッターの場合）」になります。　 ※「流し込み・スライド仕様（シャッターの場合）」あり。
▶ 手動の施錠は、家の鍵と兼用も可能です。　（例、MIWA製、GOAL製に対応も可能）
▶ シャッターの電源は、「100V/100W～」なので、家庭用電源で動きます。　又は「3相・200V/100W～」です。　（ゲートは除く）
▶ シャッターの標準速度；6～7秒/m（シーケンサー制御により）。　尚、通常速度；10～11秒/m。
▶ シーケンサー制御（「slowスタート、slowダウン」制御）を標準装備しているので、音が静かです。　ガタガタ音がしません。
▶ 障害物安全センサーが標準装備しています。
▶ 緊急時は、手動切替装置を「電動⇒手動」に変えることで、手で開けられます。
▶ パネルは、「ポリカーボ板（透明、半透明など）、アルミ板、アルポリ板（白、シルバーなど）、塩ビ板など」です。
▶ リモコン送信機にて開閉可能です。　（オプションとして、256台まで増設可能）
