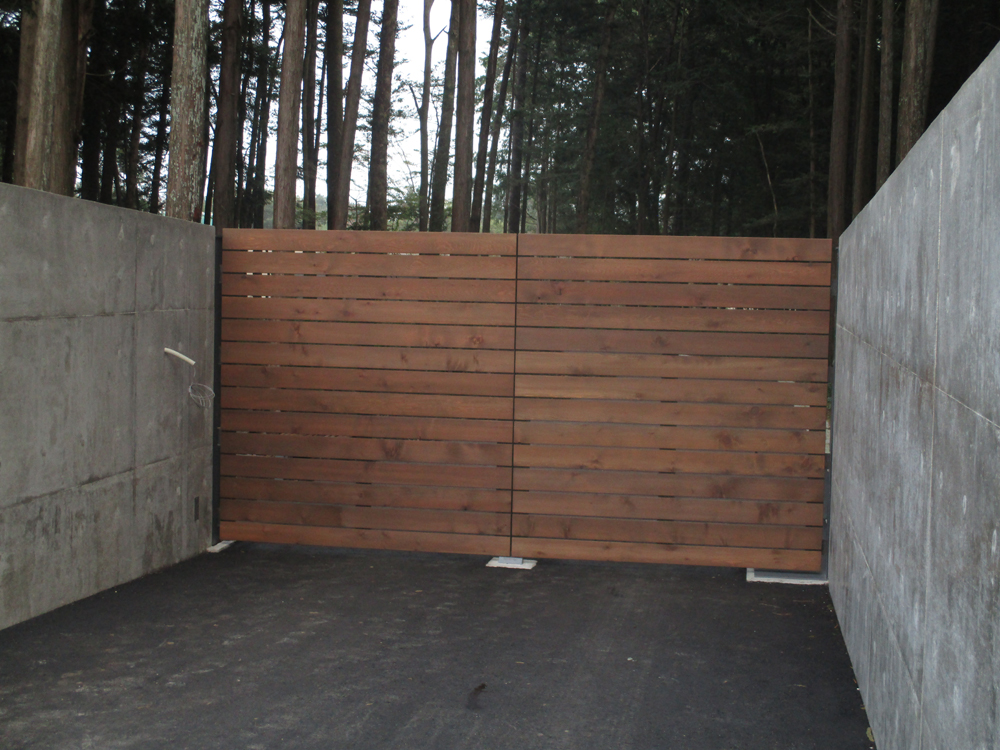

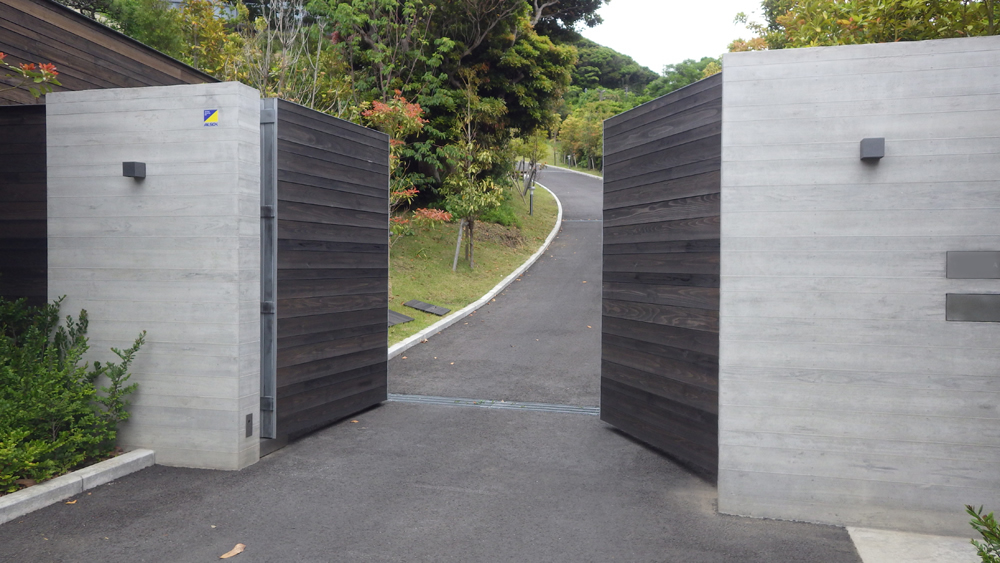

電動門扉SR
(観音開き仕様)

※中を見せない、中を見せる
※観音開き仕様、親子扉仕様
※下レール無し
※門構え型 ※自立型 ※地下ピット型
※屋外仕様 ※屋内仕様 ※塩害仕様可能
※くぐり扉 可能

設備・仕様等

設備仕様

仕様 製作可能開口幅W ; MAX 8,000㎜(TW4,000+4,000)
製作可能開口高さ; MAX 5,000㎜
門構え型、自立型、地下ピット型
本体枠 A; スチール製、錆留め又は仕上げ塗装
B; スチール製、亜鉛メッキ仕様
C; ステンレス製
パネル 格子仕様、フラッシュパネル仕様、天然木張りその他
表面のみ、表・裏面張り仕様
下レール 無し(但し、補助輪を兼ねたリミット仕様)
戸当たり 召し合わせ中央部分x1ヵ所、全開時左右x2ヵ所
駆動方式 回転シャフト式(回転角度;90度)
駆動BOX 門構え型 ; 上部モーター置き型
自立型 ; 左右モーター置き型
地下ピット型 ; 地下モーター置き型
主電源 単相100V、三相200V
モーター 100W ~ 2,200W、高頻度モーター仕様
※13万回稼働・24時間連続稼働試験達成
緊急ハンドル 緊急手電動切替レバー(標準仕様)、緊急ハンドルあり(オプション)
制御 シーケンサー及びインバーター制御
押しボタン 標準用3点スイッチ(埋め込み型、鍵付き)
リモコン装置 多回路専用(最大4回路)
安全センサー 赤外線ビームセンサー(車両用)x2組
障害物安全センサー(対人用)(オプション)
非常電源装置 無し
